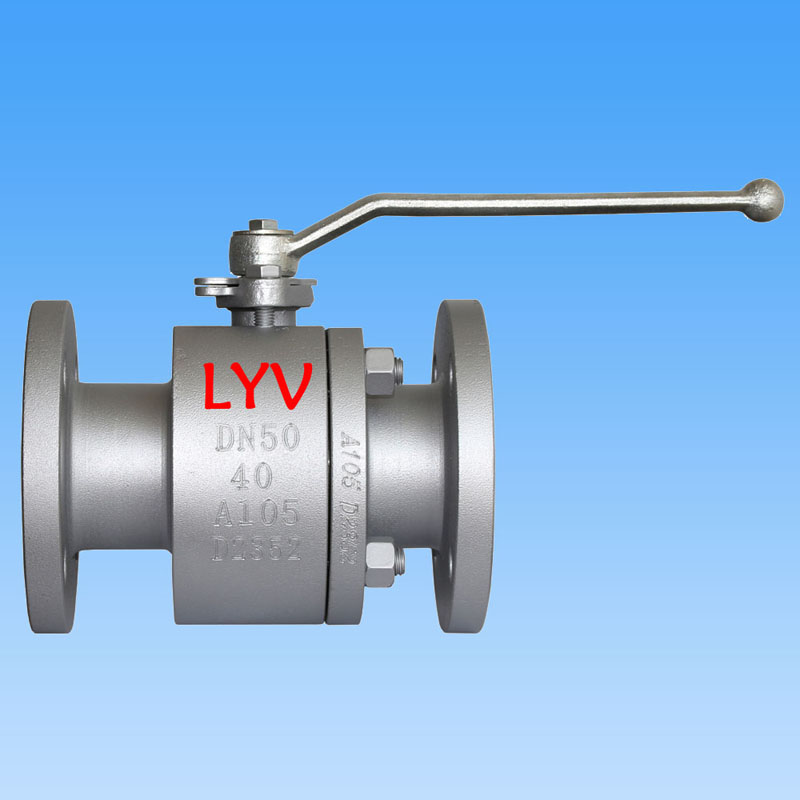

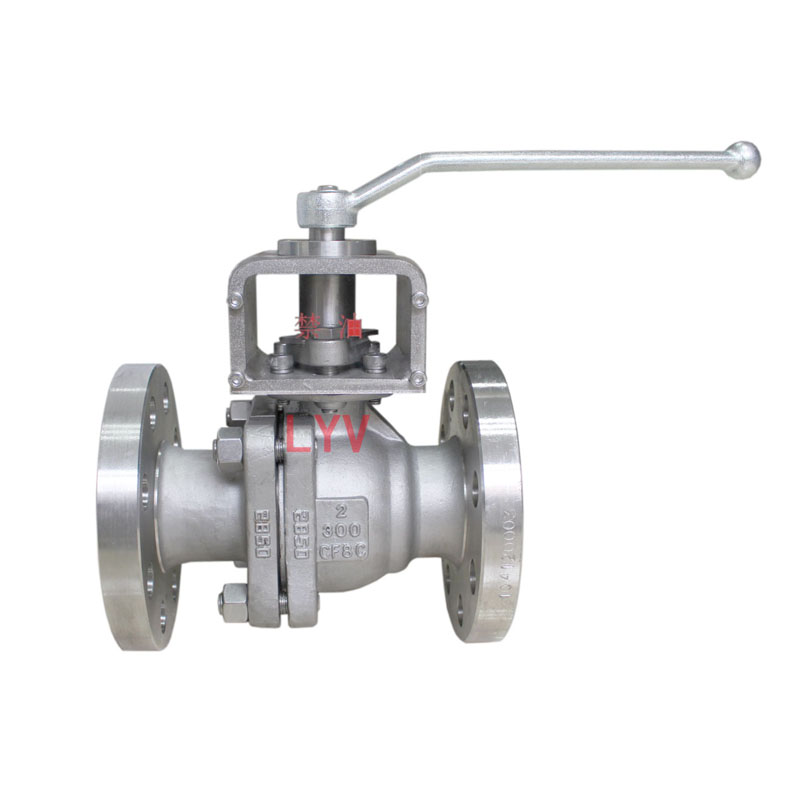

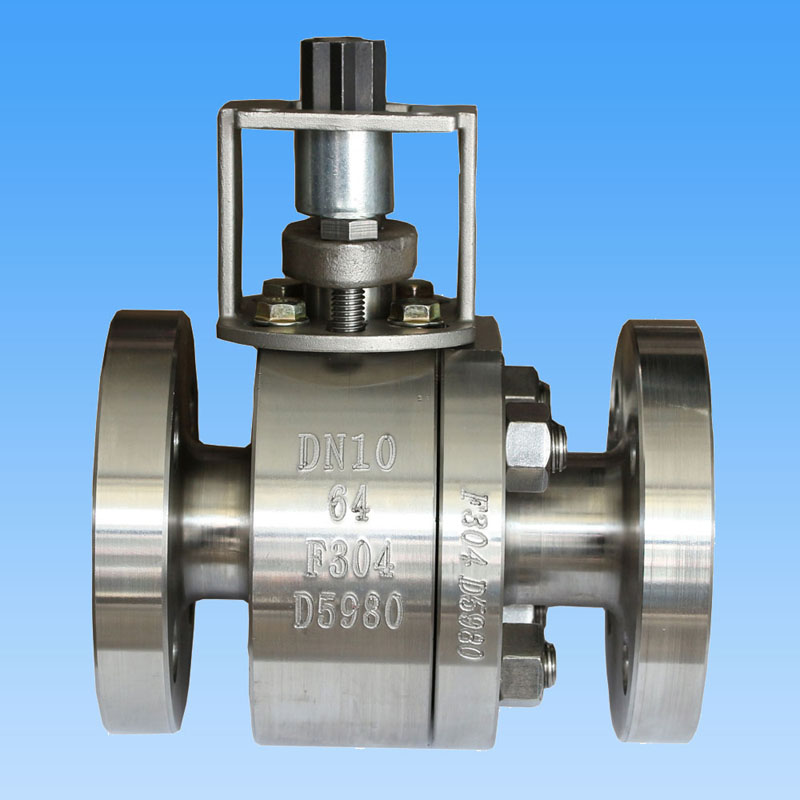

Bola-balbula flotagarria

LYV® bola mugikor-balbula osoa moztu edo konektatzeko erabiltzen da kanalizazioan ertaina, eta honako ezaugarri hauek dituzte: balbula zigilua ziurtatzea, marruskadura koefiziente baxua, eragiketa-momentu txikia, eserlekuaren hainbat material, moldagarritasun zabala, irekia. / itxi etengailu zuzenarekin. Aldi berean, flotatzaileen bola-balbulak metalezko kontaktua sor dezake suaren ondoren balbula gorputzarekin zurtoinaren zigilua ziurtatzeko.

Diseinua eta probak nazioarteko estandarra:

Diseinu Araua: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Ikuskapen eta Proba Araua: API 598/ API 6D

Fire Safe Testing Standard: API 607/API 6FA

Bridatik bridaren luzera: ANSI B 16.10 -Eredu laburra/Eredu luzea

Amaiera-konexioa: mutur flanged ANSI B 16.5-ra, ipurdiko soldadura-muturrak, stock-soldatutako muturrak.

Fabrikatzailearen tamaina eta presio tartea:

NPS 1/2â-tik 10â (ANSI 150LB klaserako)

NPS 1/2â-tik 8* (ANSI 300LB klaserako)

NPS 1/2âtik 4â (ANSI 600LB klaserako)

edo

DN15etik DN250era (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15etik DN200era (PN4.0Mpa, PN5.0Mpa)

DN15etik DN100era (PN6.3Mpa, PN10.0Mpa)

Hodiaren zuloa: zulo osoa (FB)

Eraikuntza gorputza: amaierako sarrera, 2 pieza/3 pieza

Bonnet/Estalki mota: Torlojuzko Bonnet/Hedatutako Bonnet

Eserleku mota: biguna / Hardseal metal mota

Fluxuaren noranzkoa: norabide bakarrekoa/norabide bikoa

Zerbitzuaren bitartekoa: gas naturala, petrolioa, ura, oxigeno gasa, etab

Zerbitzua: SOUR, ISO 15156/ NACE MR0175

Ezaugarri: Suteen Segurtasunaren diseinua

Diseinu antiestatikoa

Leherketa-froga zurtoina

ISO 5211 IPAD muntatua

Balbulen funtzionamendua: Eskuzko palanka / Har-engranajea / Eragilea / Eragingailu pneumatikoa / Eragingailu elektrikoa

MOC (Bill of Material â BOM):

Gorputza eta Boneta: ASTM A 216 GR. WCB/ASTM A105N (karbono altzairua)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (tenperatura baxuko karbono altzairua)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Altzairu herdoilgaitza)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (altzairu herdoilgaitza)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Duplex altzairu herdoilgaitza)

Bola Solidoa: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Oharra: Harseal Metal Eserlekua mota Bola gainazaleko tratamendua: ENP, HCR, WC, soldadura Ni60/ Ni55

Zurtoina: ASTM A182 F6a

: ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Bola-eserlekua eta gorputz-zigilua: PTFE Birjina / % 25 Beira betetako PTFE â GFT / Karbonozko PTFE â CFT

: PEEK / Delrin / Grafoil â Grafito Eraztuna

Gurinen bilketa: PTFE birjina / % 25 beiraz betetako PTFE â GFT / karbonozko PTFE â CFT

: Grafoil â Grafitozko Eraztuna

Zer da flotatzaile motako bola balbula bat?

Bola-balbula flotagarria bere bola balbula gorputzaren barruan flotatzen duen balbula mota bat da; ibaian behera doa eta presio ertaineko eserlekuaren kontra estuki bultzatuko luke, zigilu fidagarria bermatzeko. Diseinu nahiko sinplea da, zigilatze-errendimendu ona duena eta eserlekuaren materialan oinarritzen da lan-karga jasateko, zigilatzeko tentsioa eserleku-eraztunetan ezartzen baita batez ere. Normalean bola balbula flotagarriak kanalizazio-sisteman funtzionatzen dute presio baxuko eta ertaineko kalifikazioarekin.

Zer da osoko bola-balbula bat?

Balbula osoko bola-balbula pizteko eta itzaltzeko baldintzetarako erabiltzen da batez ere. Prozesuko kanalizazio-sisteman, balbula gehienak fluxua tarte jakin batera mugatzeko diseinatuta daude, itxiera-kidearen fluxu-pasa edo eremua hodiaren barne-diametroa baino txikiagoa eginez. Bola-balbula mota batzuek tamaina handiko bola bat dute, barne-fluxuaren pasabideek nahikoa leku izan dezaketela ziurtatzeko, fluidoa inolako murrizketa nabaririk gabe igaro dadin, hau da, zulo osoko bola-baila deitzen zaio, bolaren zuloa baita. tamaina bera kanalizazioaren diametroarekin bat etortzeko.
