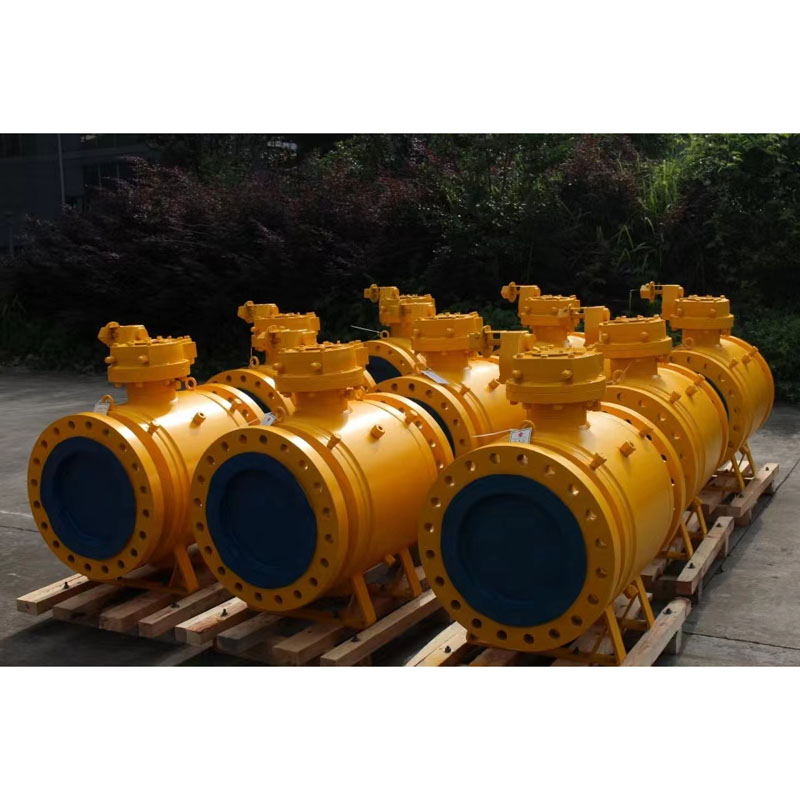

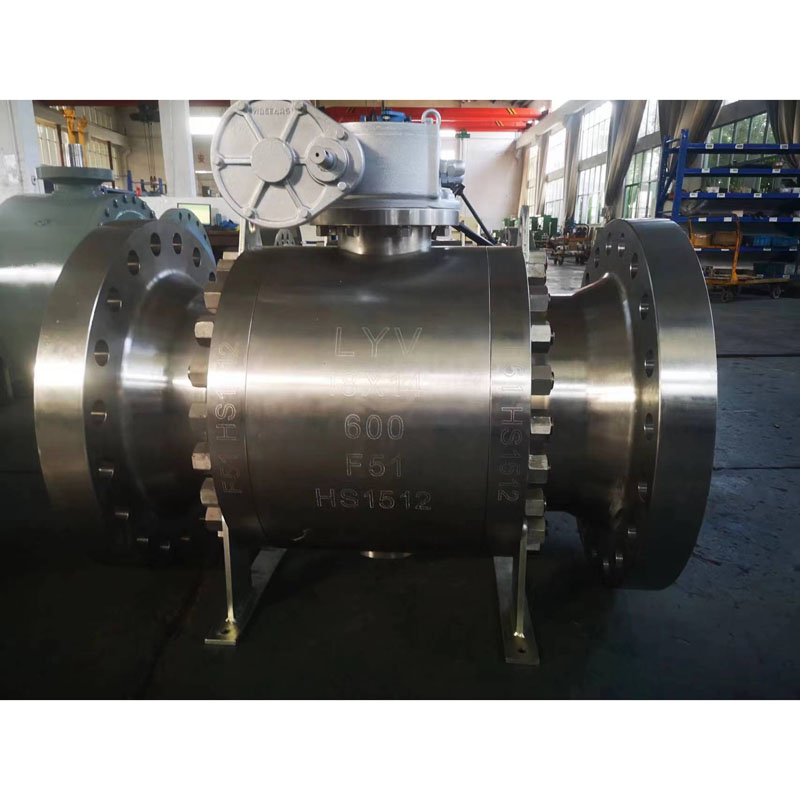

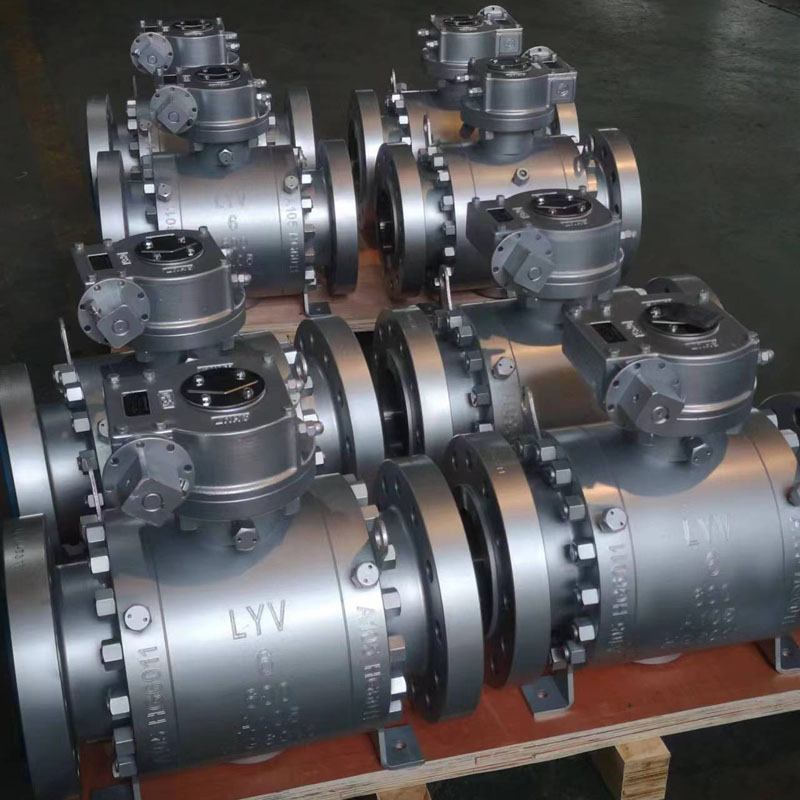

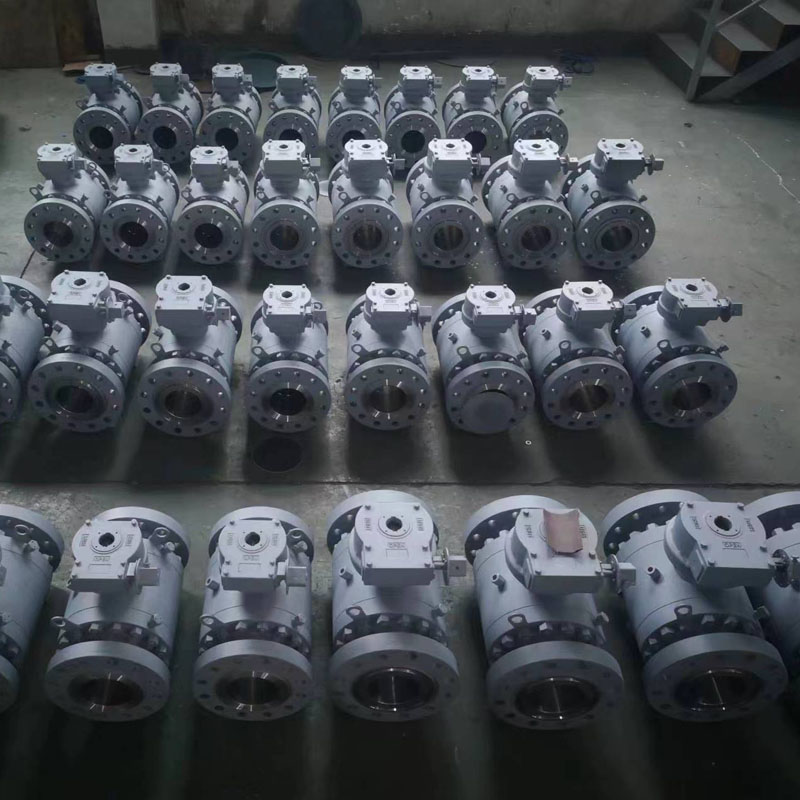

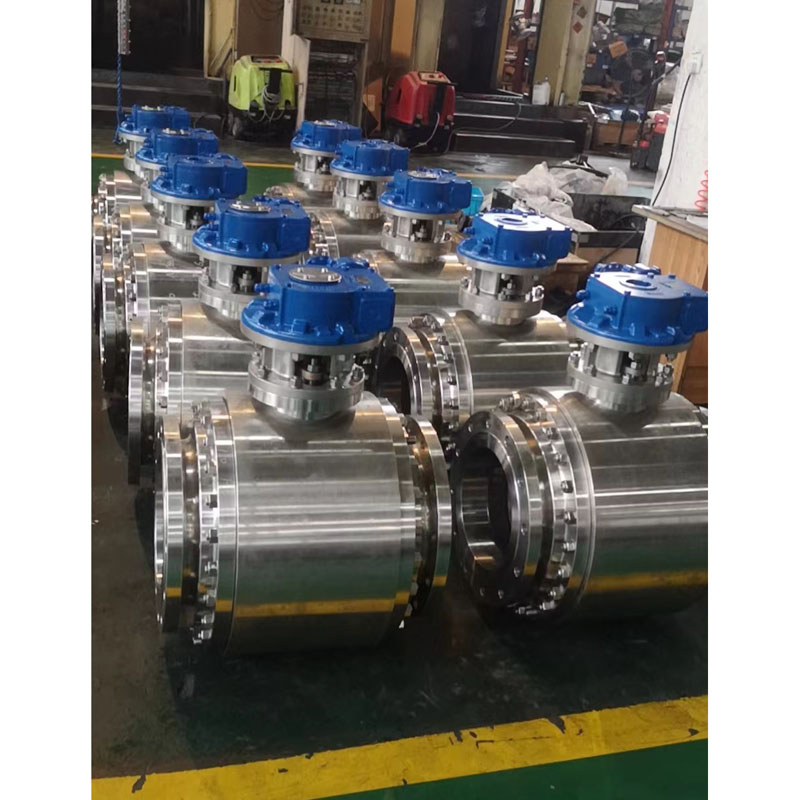

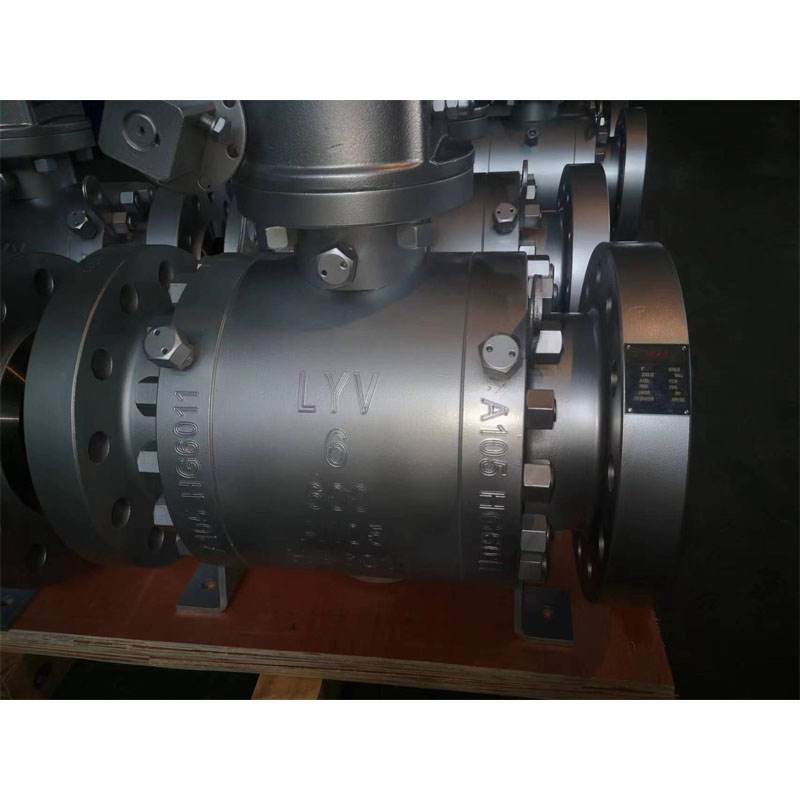

LYV®â kalitate handiko trunnion forjatu muntatutako bola balbulen tamaina ANSI 150lb-tik ANSI 1500lb-ra lan egiteko presioa egiteko, lan-eskakizunen ingurune desberdinetarako. Prezio ona eskain diezazukegu zure kontsulta bidaltzen badiguzu.
Forjatutako bola-balbula muntatutako bola-balbula bloke bikoitzarekin eta odoljarioarekin edo pistoi bikoitzarekin diseinatuta dago, zurtoinetarako eta eserlekuetarako zigilatzeko sistemaz hornituta dagoena, gorputzaren barrunberako, eta, beraz, ibaian gora eta beherako muturretatik hustu daiteke, eserlekua edo zurtoinaren ihesak saihesteko. .
Diseinua eta probak nazioarteko araua:
Diseinu Araua: ISO 14313/ ASME B 16.34 /API 6D
Ikuskapen eta Proba Araua: API 598/ API 6D
Fire Safe Testing Standard: API 607/API 6FA
Bridatik bridaren luzera: ANSI B 16.10 -Eredu laburra/Eredu luzea
Amaiera-konexioa: mutur flanged ANSI B 16.5-ra, ipurdiko soldadura-muturrak, stock-soldatutako muturrak.
Fabrikatzailearen tamaina eta presio tartea:
NPS 2â eta 48 â (ANSI 150LB klaserako)
NPS 2âtik 48â (ANSI 300LB klaserako)
NPS 2âtik 48â (ANSI 600LB klaserako)
NPS 2âtik 36â (ANSI 900LB klaserako)
NPS 2â eta 24â (ANSI 1500LB klaserako)
NPS 2â eta 12â (ANSI 2500LB klaserako)
edo
DN50tik DN1200ra (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)
DN50tik DN1200era (PN4.0Mpa, PN5.0Mpa)
DN50tik DN1200era (PN6.3Mpa, PN10.0Mpa)
DN50tik DN900ra (PN15.0Mparako)
DN50tik DN600ra (PN25.0Mparako)
Hodiaren zuloa: zuladura osoa (FB) / murriztea (RB)
Eraikuntza Gorputza: Amaierako Sarrera
Bonnet/Estalki mota: Bonnet torlojutua/Bonnet hedatua
Eserleku mota: biguna / Hardseal metal mota
Fluxuaren noranzkoa: norabide bakarrekoa/norabide bikoa
Zerbitzuaren bitartekoa: gas naturala, petrolioa, ura, oxigeno gasa, etab
Zerbitzua: SOUR, ISO 15156/ NACE MR0175
Igorpen iheskorra: ISO 15848
Ezaugarri: Suteen Segurtasunaren diseinua
Diseinu antiestatikoa
Leherketa-froga zurtoina
Bloke bikoitza eta diseinu iluna
ISO 5211 IPAD muntatua
Balbulen funtzionamendua: Eskuzko palanka / Har-engranajea / Eragilea / Eragingailu pneumatikoa / Motor Eragilea
MOC (Bill of Material â BOM):
Gorputza eta kapela: ASTM A 105N (karbonozko altzairua)
: ASTM A350 LF2 (tenperatura baxuko karbono altzairua)
: ASTM A182 F304 / F316 (SS 304 / SS 316) (altzairu herdoilgaitza)
: ASTM A 182 F304L / F316L (altzairu herdoilgaitza)
: ASTM A182 F347
: ASTM A182 F51/F53/F53 (Duplex altzairu herdoilgaitza)
Bola Solidoa: ASTM A105N+ENP/ A105N+TCC
: ASTM A 182 F304 / F316 (SS 304 / SS 316)
: ASTM A 182 F304L / F316L (SS 304L / SS 316L)
: ASTM A 182 F347
: ASTM A182 F51/ F53 /F55
Oharra: Harseal Metal Eserlekua mota Bola gainazaleko tratamendua: ENP, HCR, WC, soldadura Ni60/ Ni55
Zurtoina: ASTM A182 F6a
: ASTM A182 F304 / F316 / F304L / F316L
:17/4 PH
: ASTM A182 F51/ F53/ F55
Metalezko eserlekua: ASTM A105N+ENP/ A105N+TCC
: ASTM A 182 F304 / F316 (SS 304 / SS 316)
: ASTM A 182 F304L / F316L (SS 304L / SS 316L)
: ASTM A 182 F347
: ASTM A182 F51/ F53 /F55
Oharra: Harseal Metal Eserlekua mota Eserlekuaren Eraztunaren gainazaleko tratamendua: ENP, HCR, WC, soldadura Ni60/ Ni55
Eserlekuaren zigilatzea: PTFE birjina / % 25 beiraz betetako PTFE â GFT / Karbonozko PTFE â CFT
: PEEK / Delrin / Grafoil â Grafito Eraztuna
Gurinen bilketa: PTFE birjina / % 25 beiraz betetako PTFE â GFT / karbonozko PTFE â CFT
: Grafoil â Grafitozko Eraztuna
Zer da Trunnion Muntatutako Bola Balbula?
Trunnion muntatutako bola-balbula hiruhileko birakatze-balbula bat da, hodietan jariatzen den medioa geldiarazten laguntzen duena. Trunnion muntatutako bola-balbularen ezaugarri berezia erdian kokatutako forma biribil edo esferikoko diskoa da. Honek biratzen jarraitzen du fluxua gelditzeko edo hasteko.
