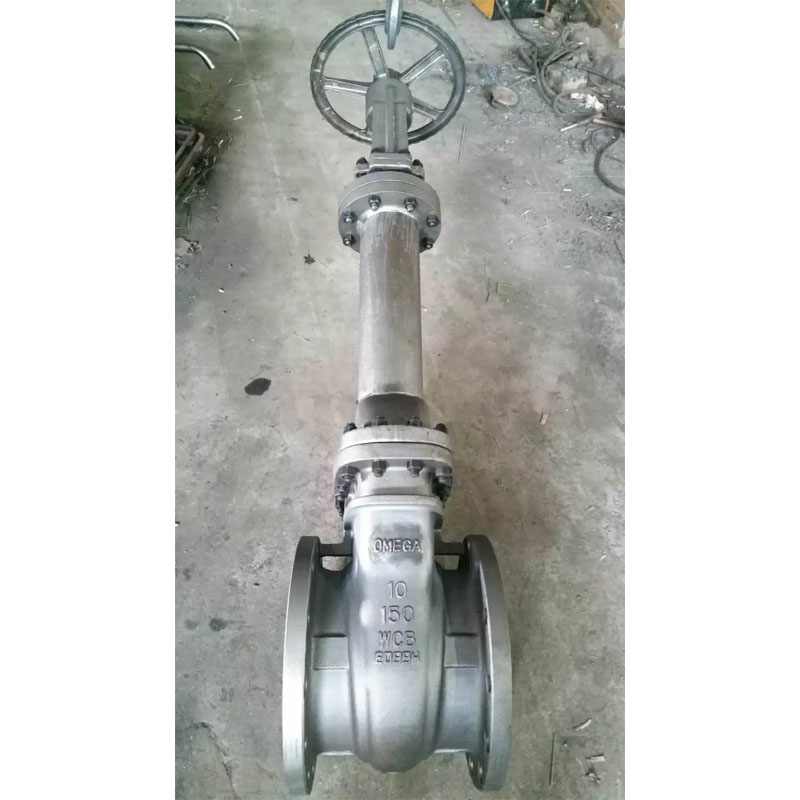

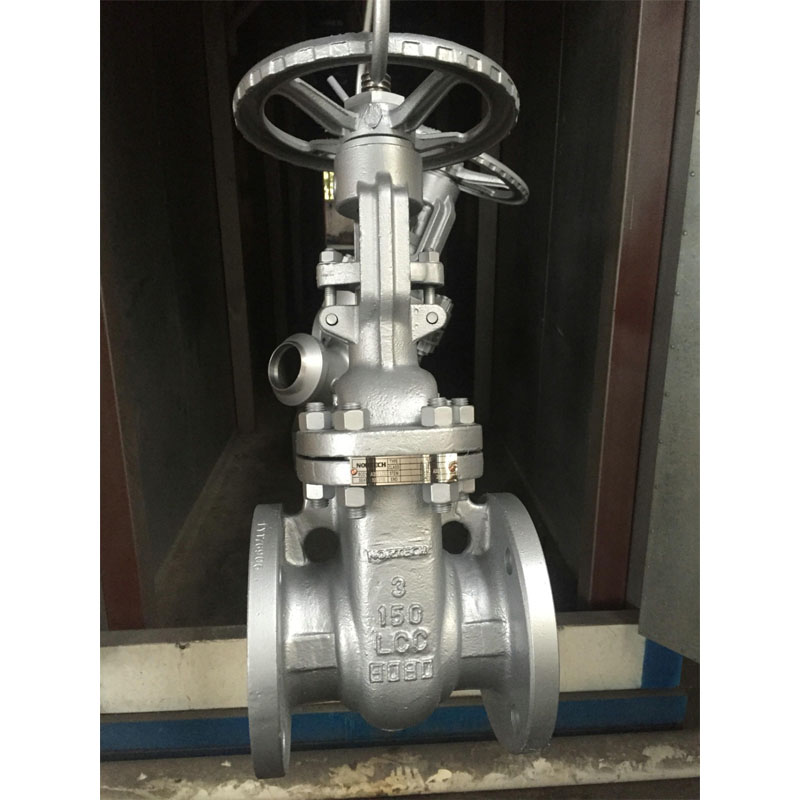

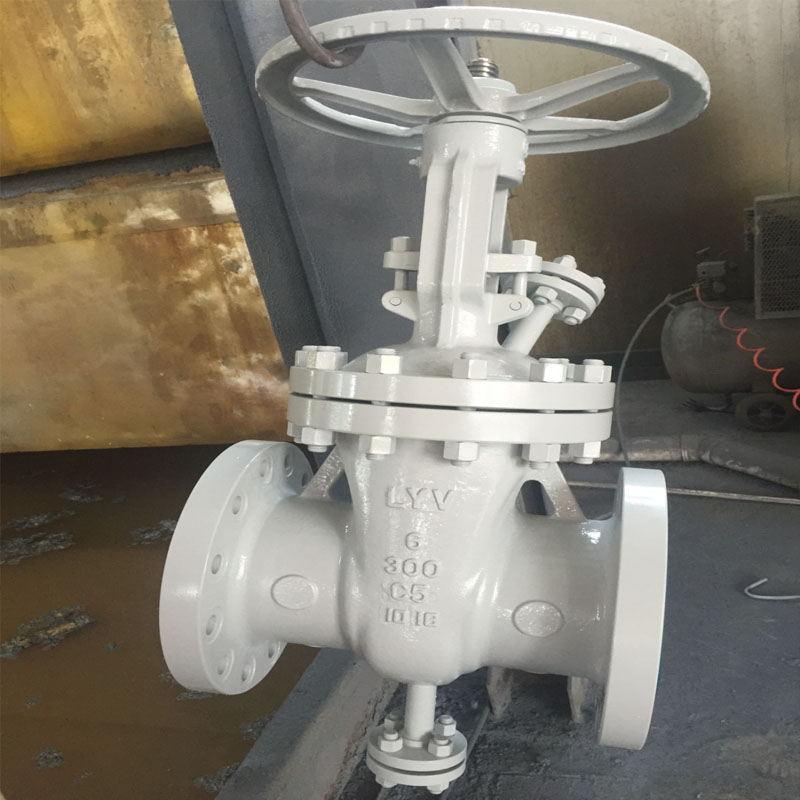

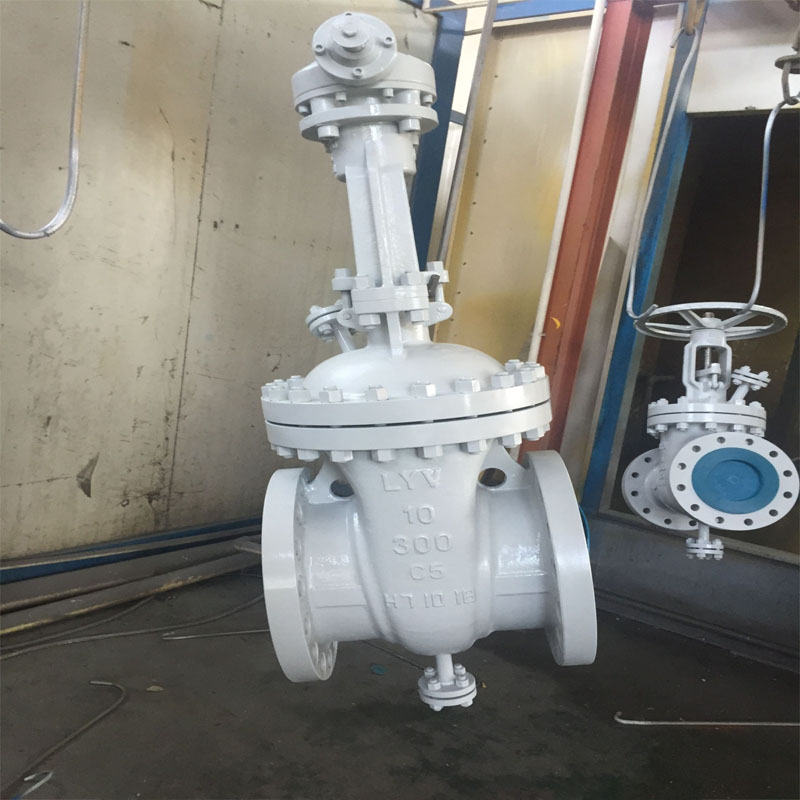

Brida ate-balbula

LYV® API 6D eta CE ziurtagiria onartu zuten Txinako brida ate balbula fabrikatzaile eta hornitzaileak da. Atseden kalitatea ziurtatzen dugu kontzientziaren prezioa, zerbitzu dedikatua, gugan konfiantza izan dezakezula.

Flange ate balbula estaldura-mugimenduko balbula bat da, prozesu-fluxuaren perpendikularra den itxiera-elementu laua erabiltzen duena, fluxu-korrontean sartzen dena ixteko, likido eta gas-zerbitzuetarako pizteko funtzio bat egiteko, eta konektatzeko. bi brida dituen hoditeria. Ate-balbulak hainbat industriatan erabil daitezke, ur, gas natural, petrolio, petro eta petrokimiko lantegietarako. .

Diseinua eta probak nazioarteko araua:

Diseinu estandarra: API 600, ASME B16.34

Ikuskapen eta Proba Araua: API 598

Bridatik bridaren luzera: ANSI B 16.10

Amaiera-konexioa: mutur flanged ANSI B 16.5,

Fabrikatzailearen tamaina eta presio tartea:

NPS 2â eta 48 â (ANSI 150LB klaserako)

NPS 2â eta 40â (ANSI 300LB klaserako)

NPS 2â eta 24â (ANSI 600LB klaserako)

NPS 2â eta 20â (ANSI 900LB klaserako)

NPS 2âtik 16â (ANSI 1500LB klaserako)

NPS 2â eta 12â (ANSI 2500LB klaserako)

Eraikuntza Gorputza: Kanpoko torlojua eta uztarria (OS&Y)

Bonnet/Estalki mota: Torlojuzko Bonnet (BB) / Presiodun Seal Bonnet (PSB)

Eserleku mota: Hardseal metal mota

Zurtoin mota: Eraztun zurtoina

Junta: espiralezko juntadura

Fluxuaren noranzkoa: norabide bakarrekoa

Zerbitzuaren bitartekoa: Gas Naturala, Petrolioa, Ura, gasa, etab

Igorpen iheskorra: ISO 15848

Balbulen funtzionamendua: esku-gurpila / harra-engranajea / motor eragilea

MOC (Bill of Material â BOM):

Gorputza eta Boneta: ASTM A 216 GR. WCB (karbono altzairua)

: ASTM A352 LCB / LCC (tenperatura baxuko karbono altzairua)

: ASTM A217 WC1/ WC6/ WC9/ C5 (Tenperatura altuko karbono altzairua)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Altzairu herdoilgaitza)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (altzairu herdoilgaitza)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Duplex altzairu herdoilgaitza)

Diskoa: ASTM A216 GR.WCB /

: ASTM A352 LCB / LCC

: ASTM A217 WC1/ WC6/ WC9/ C5

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A

Zurtoina: ASTM A182 F6a

: ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Eserlekuaren eraztuna: ASTM A105N / A105N

: ASTM A 182 F304 / F316

: ASTM A 182 F304L / F316L

: ASTM A 182 F347 : ASTM A182 F51/ F53 / F55

Junta: SS Zauri Espiral + Grafitoa, edo SS Zauri Espiral + PTFE, edo PTFE indartua

Gurinen bilketa: Grafito malgua / PTFE
