LYV®, balbula industrialaren fabrikatzaile profesionalak, aurkeztu du

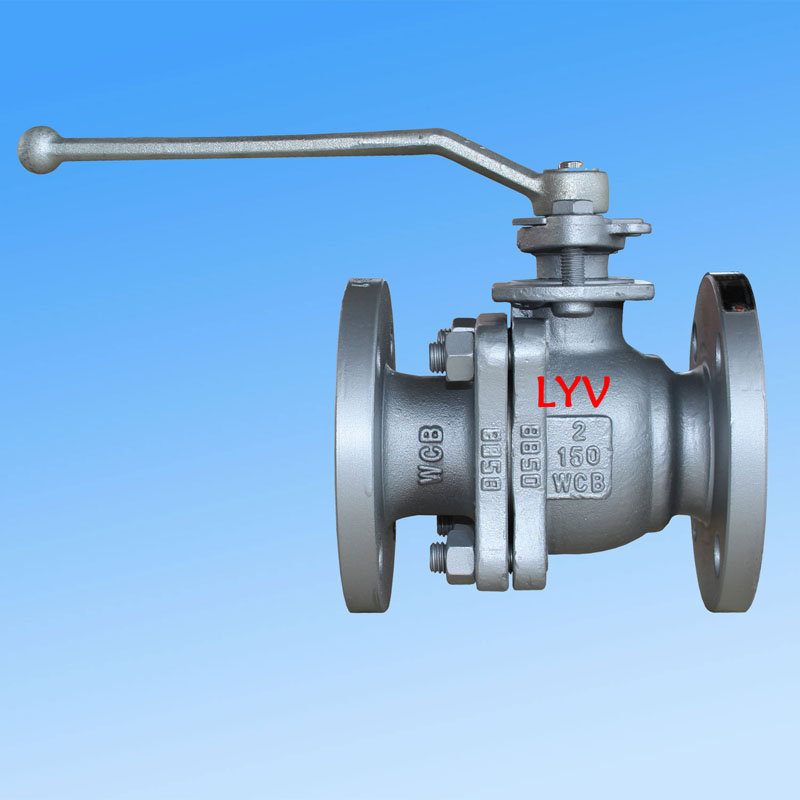

2 piezako bola balbula flotagarria, hoditeria-sistem industrialetan gehien erabiltzen den balbula mota bat. Konpainiak balbulak esportatzen ditu Ipar Amerika, Asiako hego-ekialdea, Errusia eta Ekialde Hurbila barne merkatuetara. CNC mekanizazio ekipamenduarekin eta langile kualifikatu batekin, LYV®-k 50.000 balbula gainditzen dituen urteko produkzio-gaitasuna du, eskakizun estandarrak eta pertsonalizatuak onartzen ditu.
Diseinua eta Eraikuntza
2 piezako bola flotagarriko balbulak gorputz zatitua dauka, bola flotagarriaren diseinuarekin. Honen arabera diseinatuta dagoISO 17292, API 608 eta API 6Destandarrak. Balbula zulo osoa (FB) edo zulo murriztua (RB) konfigurazioetan eskuragarri dago, amaierako sarrerako gorputzaren eraikuntzarekin. Bonnetaren aukeren artean, torlojudun boneta edo hedatua dago, eta eserleku motak eserleku bigunetan edo zigilatzeko metalezko aldaeretan eskaintzen dira. Fluxuaren noranzkoa norabide bakarrekoa edo bi norabidekoa izan daiteke, prozesu-baldintza desberdinetarako malgutasuna emanez.
Tamaina eta Presio Gama
| Presio Klasea |
Tamaina-tartea (NPS) |
Tamaina-tartea (DN) |
| ANSI Klasea 150LB |
1/2" - 10" |
DN15 – DN250 |
| ANSI Klasea 300LB |
1/2" - 8" |
DN15 – DN200 |
| ANSI Klasea 600LB |
1/2" - 4" |
DN15 – DN100 |
Oharra:PN kalifikazioetarako, balbulak PN0.6, PN1.6, PN2.0, PN2.5 DN250 arte estaltzen ditu; PN4.0 eta PN5.0 DN200 arte; PN6.3 eta PN10.0 DN100 arte.
Diseinu eta Proba Arauak
| Kategoria estandarra |
Erreferentzia Estandarra |
|
Diseinu estandarra
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Ikuskapena eta probak
|
API 598 / API 6D |
|
Suaren aurkako probak
|
API 607 / API 6FA |
|
Bridatik bridaren luzera
|
ANSI B16.10 – Eredu laburra / Eredu luzea |
|
Amaitu konexioak
|
Bridak (ANSI B16.5), ipurdiko soldadura, socket soldadura |
Ezaugarri nagusiak
-
Suaren aurkako diseinua– API 607 / API 6FA betetzen du
-
Diseinu antiestatikoa– Karga estatikoa xahutzen du funtzionamendu segururako
-
Leherketa-froga zurtoina– presiopean zurtoinaren kanporatzea eragozten du
-
Zerbitzu ertaina– gas naturala, petrolioa, ura, oxigenoa eta beste fluido industrial batzuk
-
Zerbitzu garratza– ISO 15156 / NACE MR0175 arauarekin bat dator
-
Balbulen funtzionamendua– eskuzko palanka, zizare-engranajea, eragingailu pneumatikoa, eragingailu elektrikoa
Eraikuntzako materialak (BOM)
Gorputza eta Boneta
| Materialaren kalifikazioa |
Deskribapena |
| ASTM A216 GR. WCB / A105N |
Karbonozko altzairua |
| ASTM A352 LCB / LCC / A350 LF2 |
Tenperatura baxuko karbono altzairua |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (altzairu herdoilgaitza) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (altzairu herdoilgaitza) |
| ASTM A351 Gr. CF8C |
Altzairu herdoilgaitza |
| ASTM A890 4A / 5A / 6A |
Duplex altzairu herdoilgaitza |
Pilota Solidoa
| Materialaren kalifikazioa |
Deskribapena |
| A105N + ENP / A105N + TCC |
Karbono altzairua elektrorik gabeko nikelezko estaldurarekin / wolframio karburoarekin |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
Altzairu herdoilgaitza |
| ASTM A182 F51 / F53 / F55 |
Duplexa / Super Duplex altzairu herdoilgaitza |
Hard-Seal metalezko eserlekurako oharra:Bolen gainazaleko tratamenduen artean ENP, HCR, WC eta Ni60 / Ni55 soldadura daude.
Zurtoina
| Materialaren kalifikazioa |
Deskribapena |
| ASTM A182 F6a |
Altzairu herdoilgaitz martensitikoa |
| ASTM A182 F304 / F316 / F304L / F316L |
Altzairu herdoilgaitza |
| 17-4 PH |
Prezipitazioaz gogortzen den altzairu herdoilgaitza |
| ASTM A182 F51 / F53 / F55 |
Duplexa / Super Duplex altzairu herdoilgaitza |
Eserlekuak, gorputz zigiluak eta guruinen paketea
| Materiala |
Aplikazioa |
| PTFE Birjina |
Eserlekua / Gorputza Zigilua / Guruina Enbalatzeko |
| % 25 Beira betetako PTFE (GFT) |
Eserlekua / Gorputza Zigilua / Guruina Enbalatzeko |
| Karbonoz betetako PTFE (CFT) |
Eserlekua / Gorputza Zigilua / Guruina Enbalatzeko |
| PEEK / Delrin |
Eserlekua / Body Seal |
| Grafoil (grafito eraztuna) |
Eserlekua / Gorputza Zigilua / Guruina Enbalatzeko |
Aplikazioa eta Zerbitzua
2 piezako bola balbula flotagarria aplikazio industrial askotarako egokia da, besteak beste, petrolioa eta gasa, petrokimikoa, elektrizitatea sortzeko, uraren tratamendua eta kanalizazio-sistemetarako. Bridadun, ipurdiko soldadura edo socket soldadura muturreko konexioekin eskuragarri dago, eta eskuz edo eragingailu automatizatuekin funtziona daiteke. LYV®-k salmenta osteko laguntza osoa eta entrega puntuala eskaintzen ditu, bere esperientziadun ingeniaritza eta ekoizpen taldeek lagunduta.
Oharra:Material konbinazio pertsonalizatuak, presio-kalifikazioak edo eragingailuen konfigurazioetarako, jarri harremanetan zuzenean LYV®-rekin zure proiektuaren zehaztapenekin.
